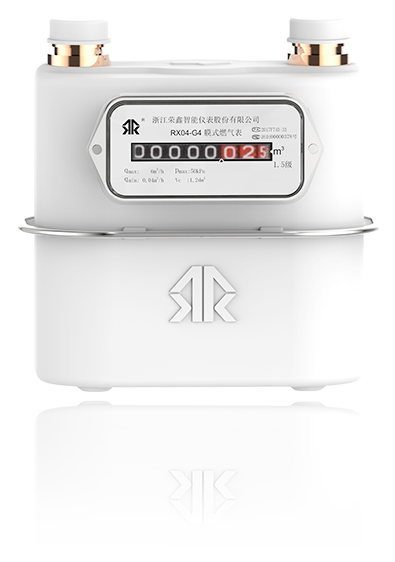

机械温补膜式燃气表
荣鑫机械温度补偿燃气表在普通膜式燃气表的基础上增加机械式温度补偿装置即螺旋形双金属片，并进行变位曲柄轴的轨迹设计而成的一款膜式燃气表。由于环境温度相对于标准状态下(20℃)的变化，使得同一摩尔数的燃气体积发生膨胀或收缩。膜式燃气表势必会因温度的变化而产生计量偏差。为准确计量相同摩尔数的可比燃气体积，通过增大或减小燃气表的回转体积，使得由于温度的变化造成的计量偏差得以补偿。实现这一补偿功能是利用热双金属片随温度变化产生位移的特性，改变变位曲柄的长度，达到增大或减小燃气表的回转体积的目的，最终完成所计量的同一摩尔的气体等同于在标准状态下的气体体积。荣鑫机械温补表整表计量准确，性能稳定，具有防逆转装置，可防止计数倒转。适合天然气、人工煤气、石油液化气等多种介质的计量。
技术参数
Technical parameters
| 基本技术参数 | ||||
| 参数名称 | 单位 | 型 号 规 格 | ||
| RX04-G1.6 | RX04-G2.5 | RX04-G4 | ||
| 最大流量 | m³/h | 2.5 | 4 | 6 |
| 最小流量 | m³/h | 0.016 | 0.025 | 0.04 |
| 最大工作压力 | kPa | 50 | ||
| 压力损失 | Pa | ≤200 | ||
| 基本误差 | % | qmin≤q＜qt时， ±3% | ||
| qt≤q≤qmax时， ±1.5% | ||||
| 密封性 | kPa | 输入1.5 倍最大工作压力的空气，持续三分钟不泄漏。 | ||
| 长期运行性能 | / | 在最大流量下运行 5000 小时后符合 GB/T 6968-2019«膜式燃气表»国家标准要求 | ||
| 使用温度 | ℃ | -10～40 | ||
| 准确度等级 | / | 1.5 级 | ||
尺寸图：
| 型号/尺寸 | M | S | L | B | H | D | 质量（kg） |
RX04-G1.6 RX04-G2.5 RX04-G4 | M30×2/M36×2 | 130 | 206 | 174 | 226 | 69 | 2.2 |
产品尺寸
Product size
